無論是洗砂還是選礦，廢水處理是必不可少的環節，特別是在環保日益嚴厲的當下。對這兩種作業了解的朋友，一定對沉淀池不陌生。它是利用沉淀作用去除廢水中懸浮物，凈化水質的設備。按照初次沉淀池的形狀和水流的特點，國內通常將初次沉淀池分為平流式、豎流式、幅流式及斜板管式四種。
01
平流式沉淀池
平流式沉淀池的池型呈長方形，廢水從池的一端流入，水平方向流過池子，從池的另一端流出。在池的進口處底部設貯泥斗，其它部位池底有坡度，傾向貯泥斗。
優點：1）沉淀效果好；2）對沖擊負荷和溫度變化的適應能力強；3）施工方便；4）多個池子易于合為一體，節省占地面積。
缺點：1）池子配水不易均勻；2）采用多斗排泥時，每個斗需要設單獨的排泥管，各自排泥，操作量大；3）采用連帶刮泥機排泥時，其支承件和驅動件都浸于水中，易銹蝕。
適用條件：1）適用于地下水位高，以及地質較差的地區；2）適用于大、中、小、型污水處理廠。
02
豎流式沉淀池
池型多為圓形，亦有呈方形或多角形的，廢水從設在池中央的中心管進入，從中心管的下端經過反射板后均勻緩慢地分布在池的橫斷面上，由于出水口設置在池面或池墻四周，故水的流向基本由下向上。污泥貯積在底部的污泥斗。
優點：1）無機械刮泥設備，排泥方便，管理簡單；2）占地面積小。
缺點：1）池子深度大，施工困難；2）對沖擊負荷和溫度變化的適應能力差；3）造價較高；4）池徑不宜過大，否則布水不均。
適用條件：適用于處理水量不大的小型污水處理廠（單池容積一般小于1000m3）。
03
輻流式沉淀池
輻流式沉淀池是一種大型沉淀池，池型多呈圓形，小型池子有時亦采用正方形或多角形。池的進、出口布置基本上與豎流池相同，進口在中央，出口在周圍。但池徑與池深之比，輻流池比豎流池大許多倍。泥斗設在池中央，池底向中心傾斜，污泥通常用刮泥(或吸泥)機械排除。
優點：1）多為機械排泥，運行較好，管理較方便；2）機械（刮）排泥設備已趨于定型；3）結構受力條件好。
缺點：1）占地面積大；2）機械排泥設備復雜，對施工質量要求高。
適用條件：1）適用于地下水位較高，及工程地質條件較差地區；2）適用于大中小污水處理廠。
04

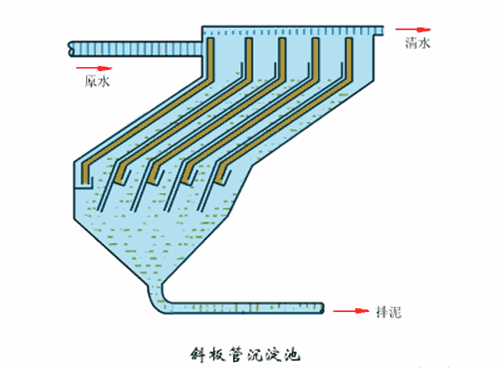

斜板管式沉淀池
斜流式沉淀池是根據淺池理論，在沉淀池的沉淀區加斜板或斜管而構成。它由斜板(管)沉淀區、進水配水區、清水出水區、緩沖區和污泥區組成。
優點：1）沉淀效率高，停留時間短；2）水力負荷高，為其他沉淀池的一倍以上；3）占地面積小，節省土建投資。
缺點：1）斜板管式設備在一定條件下，有滋長藻類等問題，維護管理不方便；2）排泥有一定困難；3）斜板和斜管容易堵塞。
適用條件：適用于城市污水的初沉池。
在洗砂、選礦中，與沉淀池協助處理廢水，或者相關的往往還有以下這些設備：
1

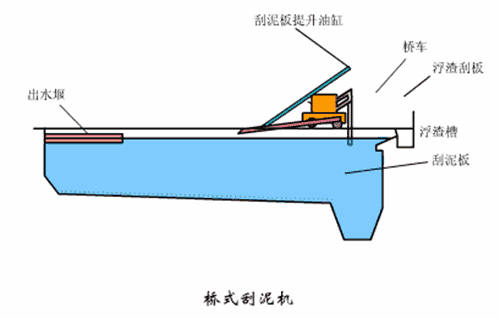

橋式刮泥機
2

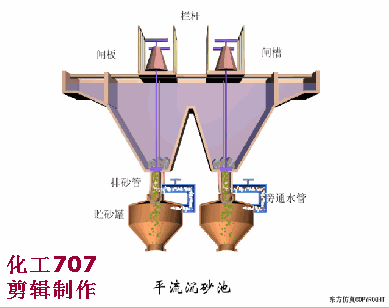

平流沉砂池
3
曝氣沉砂池
4
水力旋流器與螺旋洗砂機
5
除砂設備工作流程
6
橋式吸砂機
7
方形曝氣沉淀池
8
圓形曝氣沉淀池
9
推流式曝氣池
10

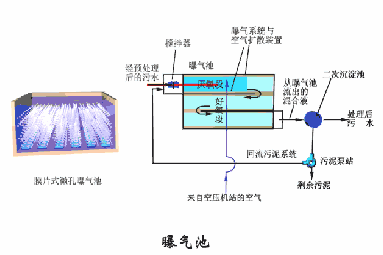

曝氣池
11

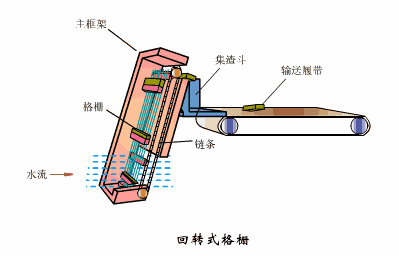

回轉式格柵除污機
12
鋼繩牽引式格柵除污機
13

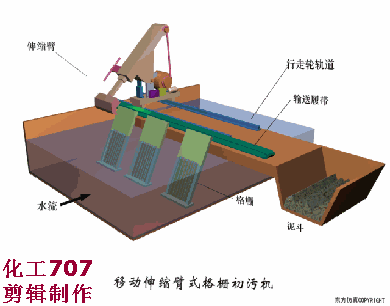

移動伸縮臂式格柵除污機
14
虹吸式吸泥機
15

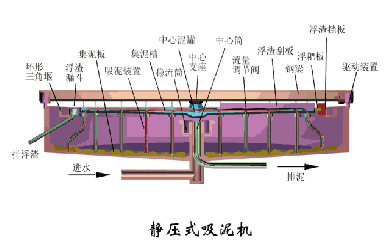

靜壓式吸泥機
動圖來源：化工707
