7種機械結構的工作原理動圖，一看就懂了！
01

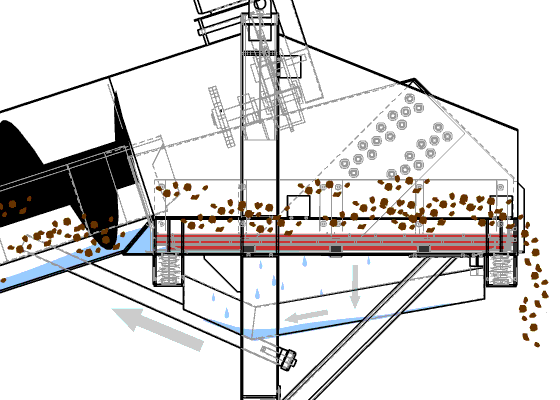

螺旋洗砂機
螺旋洗砂機通過設備內的螺旋裝置對砂石料進行攪拌，從而使砂石料中的泥土與水進行混合，從設備上的流口排出，而砂石料則在螺旋裝置的作用下被逐步篩選，從頂端的出料口排出，從而實現了砂石料的清洗篩選效果。
螺旋洗砂機適用于冶金、建材、水電等行業的洗選、分級、除雜等作業，用于細粒度和粗粒度物料的洗選作業。對建筑用砂、筑路用砂石猶為適宜。螺旋砂石洗選機功率消耗小、洗凈度高。
02

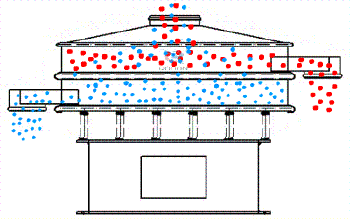

振動篩分機
工作原理：振動篩分機是利用激振器（偏心塊或偏心軸）產生的激振力，使篩體沿激振力方向作做周期性往復振動，物料在篩面上圓周跳動，通過不同的篩孔把不同規格的物料分級規整到所要求的篩面，匯集后輸送到指定區域，以達到分級或脫介目的，通過調整偏心塊的重量可以調整振幅。
振動篩分機是固體物料分級的重要設備，廣泛應用于礦山、建材、選煤、能源、化工等行業。一般情況下，振源采用偏心塊或偏心軸，兩種振源混合使用也較為普遍。
03
免沖水小便器
工作原理：當尿液流經隔臭裝置后，密封擋板自動開啟閉合。密封擋板結合自生的重力形成了良好的密封，完全阻隔下水管道異味的上返。且在零下20度-零上60度之間都可以開啟閉合，保證了隔臭裝置的正常運行，其產品使用壽命在六至七年。
04
袋式除塵器
袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。
05
柔性氣動機械手
芝加哥大學、iRobot公司等的創新團隊，研發了一種柔性氣動機器人抓手，極大的推動了這項事業的進步。通過動圖我們可以看到，這個抓手采用了彈性的包裹材料，里面內置的盡然是普通的咖啡粉。抓取過程很有科技感，抓手和物體接觸后，產生了形變，通過氣泵產生負壓抽走空氣，使圓手前端的形狀固定下來，就可以抓起物體了。
06

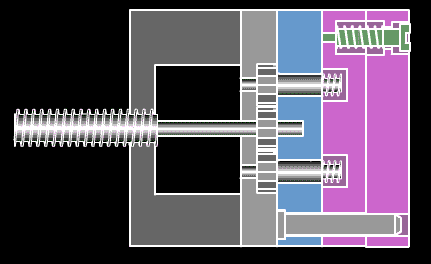

精密塑料模具, 熱流道模具, 內外牙塑料模具
因沒有澆道系統冷卻時間的限制，制件成型固化后便可及時頂出。許多用熱流道模具生產的薄壁零件成型周期可在5秒鐘以下。
07

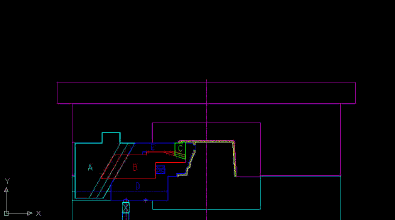

滑塊帶滑塊的經典模具結構動畫原理圖
滑塊是在模具的開模動作中能夠按垂直于開合模方向或與開合模方向成一定角度滑動的模具組件。 當產品結構使得模具在不采用滑塊不能正常脫模的情況下就得使用滑塊了。
