機制砂成品細度模數、級配等，取決于工藝流程中的破碎系統、制砂系統及篩分系統，其核心技術是破碎、制砂以及篩分，在項目環境確定的條件下，工藝流程對應多種設計工藝，不同的工藝對應的破碎、制砂和篩分系統設備選型不同，直接影響最終成品的品質。那么作為機制砂生產線的核心，常用破碎篩分設備有哪些？

砂石骨料生產線中常用的破碎篩分設備

1、破碎設備

破碎設備按照工作原理一般可分為擠壓類和沖擊類，擠壓類破碎設備產出產品中石粉含量低，且片狀顆粒比例較大，常見的設備類型主要包括顎式破碎機、圓錐破碎機等；沖擊類破碎設備結構形式相對簡單，作業破碎比大，且產品粒形較好，常見的設備類型主要包括反擊式破碎機、沖擊式破碎機（沖擊式制砂機）等。國內的砂石骨料項目在破碎系統一般采用粗碎、中碎及細碎制砂三段破碎作業，粗碎一般采用顎式破碎機；中碎一般采用圓錐破碎機、反擊式破碎機；細碎、制砂一般采用沖擊式破碎機。

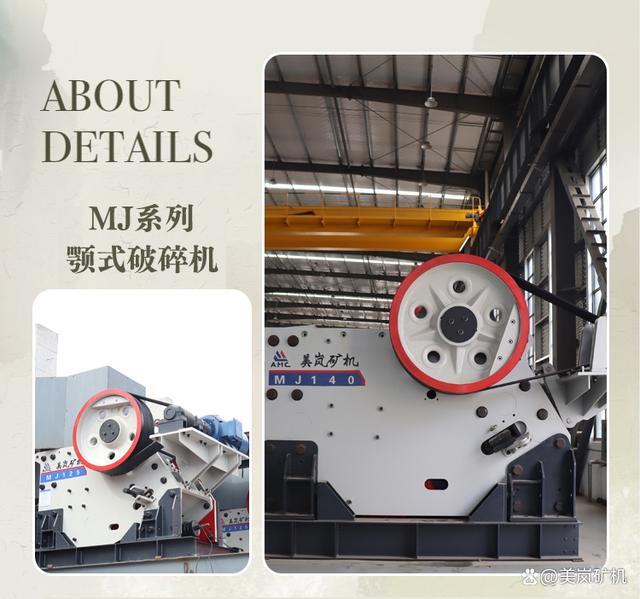

01、顎式破碎機

MJ系列顎式破碎機是美嵐礦機根據市場需要，引進開發的一款具有優異性能的顎式破碎機，與傳統顎式破碎機不同，在破碎機運動參數、結構形式、調節方式等方面都有重大改進，占用空間小、破碎比更大、運行更平穩，在運輸安裝、維護調整等方面更加具有優勢。

MJ系列顎式破碎機性能優勢：

1）非焊接可拆解機架

機架側板和前墻板、后橫梁之間采用圓柱銷連接，螺栓緊固，克服了焊接機架容易產生應力集中的不足，更加堅固可靠。可拆解結構便于運輸和安裝，尤其是井下安裝運輸更為便捷。

2）優化運動參數

優異的運動參數，使破碎機物料在破碎腔上部即可開始破碎，在破碎腔下部沖程更大，破碎比更大。

3）超大軸承設計

與以往同規格顎式破碎機相比，軸承規格增大，延長使用壽命；動顎和機架4個軸承規格相同，減少了備件種類。

4）楔塊式排料口調節方式

排料口調節與傳統插板式調整方法不同，采用楔塊調整排料口，減小了工人勞動強度和停機時間。用戶可以根據需要選裝液壓調整排料口裝置，調整更為容易。

5）鋼板肘板

肘板采用高強度鋼板材料，破碎機過載時彎曲變形，保護破碎機關鍵件不受損壞。與傳統鑄鐵肘板相比重量輕，更換容易；避免鑄鐵肘板折斷落下，損壞輸送機。

6）一體化電機座結構,整體鋼架底座

電機座和主機一體化結構，使安裝更加簡便，節約占用空間,整機安放于鋼架底座之上，主機與底座間通過減震墊連接，對基礎影響小。

02、圓錐破碎機

MC系列單缸液壓圓錐破碎機，采用先進的破碎技術研發而成，集機械、液壓、電氣、智能控制等技術于一體；破碎效率高、生產花費低、調整維修方便；外形非常的簡潔緊湊，因為通過底部單缸的特別設計結構，完成了排料口直接調節、預防過鐵、清腔的三個重要功能。

MC系列單缸液壓圓錐破碎機性能優勢：

1）成品質量高

單缸圓錐破采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。

2）自動化程度高

單缸圓錐破通過單個液壓缸升降動錐，實現了排礦口調整、清腔、過鐵和過載保護等多種功能；配置電子智能排礦口控制系統，實現了更多生產過程控制和作業優化功能。

3）破碎率強、效率高

單缸圓錐破主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程，加上特殊破碎腔形，使該機具有更高的破碎效率。

4）生產能力大

單缸圓錐破將破碎沖程、破碎速度以及破碎腔形狀的合理組合設計，使該機在動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高35%-60%。

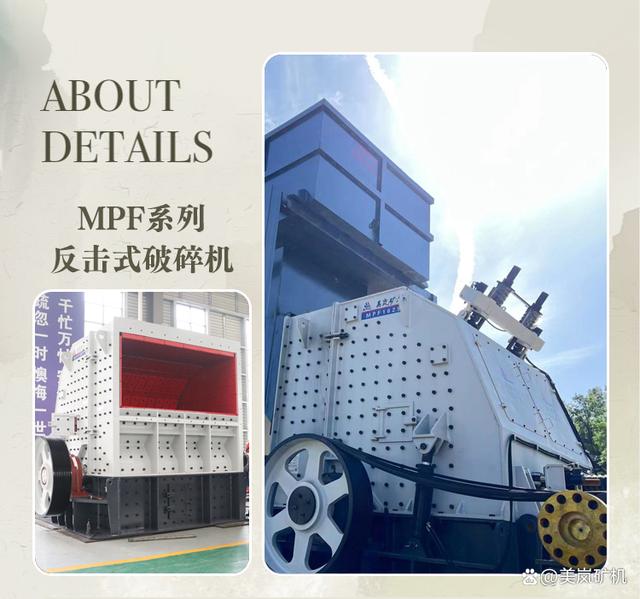

03、反擊式破碎機

MPF系列反擊式破碎機是美嵐礦機在吸收國內外優異技術，結合國內砂石行業具體工礦條件而研制的新一代反擊式破碎機；體積小，構造簡單，破碎比大(可達40)，能耗少，生產能力大，產品粒度均勻；能處理邊長1200毫米以下物料，其抗壓強度高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點，適用于破碎中硬物料。

MPF系列反擊式破碎機性能優勢：

1）破碎成品粒型好

擊打式工作原理，成料均勻，呈立方體顆粒，沒有過多的針片狀物料，反擊板與板錘間隙能方便調節，有效控制出料粒度；

2）自動化程度高

液壓調整排料口，液壓開蓋，自動化操作程度高，更省時省力；

3）結構緊湊、檢修方便

特殊的板錘楔塊固定系統增強了可靠性，機器剛性強、結構更緊湊；轉子轉動慣量大，且無鍵連接，檢修方便，可保證設備在苛刻環境下長時間的運行；

4）生產量大、效益性好

升級選材，配有重型反擊板、高鉻板錘和堅固耐用的轉子，抗沖擊性好、更耐磨，擁有較高破碎能力，機件磨耗小，破碎成本更低，綜合效益高；

5）高產節能、成本低

反擊式破碎機出料口大，進料多，處理能力強，所以單機產能有保證，充分利用物料本身的沖擊力，減少機械依靠占比，從而可以降低生產運營成本。

2、制砂設備

01、沖擊式破碎機

ML系列沖擊式破碎機（沖擊式制砂機），是當前制砂設備中的新機型，將石打石和石打鐵兩種工作原理集于一身，模塊化結構設計，即時實現整體轉換，一機多用，面對不同加工方向的用戶，制砂同時兼備整形功能，無論是成砂產量還是砂石質量，都得到了很大的提升，可用于金屬非金屬礦石物料，建筑材料、人工制砂以及各種冶金礦渣的破碎、制砂、整形。

ML系列沖擊式破碎機（沖擊式制砂機）性能優勢：

1）深腔設計

采用了先進的深腔葉輪設計，增大了物料的通過量和處理量，使得設備的產量增加。

2）結構新穎

周護板可以上下掉頭，磨損后上下對調，組合式拋料頭設計，哪里磨損更換哪里，只需更換磨損部分，大大延長了設備的使用壽命，減少設備維修費用

3）稀油潤滑

智能化稀油潤滑系統的設計，實現全自動潤滑，控缺油保護。

4）節能環保

融合了環保的設計理念，優化設計，降低了系統的損耗，減少使用成本，結構密封性好，運行過程中溢出的粉塵少，噪音小，符合國家環保生產的標準。

從國內砂石骨料生產的粗碎、中碎系統運行現狀來看，顎式破碎機+反擊式破碎機系統適用于中等磨蝕指數物料（中等硬度物料）；顎式破碎機+圓錐破碎機系統適用于高磨蝕指數物料（高硬度物料）。

3、篩分設備

篩分設備的運行效果直接影響著砂石骨料的產品質量要求和價格，確保篩分工藝指標對企業效益起到至關重要的作用。篩分設備的主要類型有：圓振動篩、直線振動篩等，在砂石骨料項目中常用的篩分設備主要是圓振動篩。

01、MA/MK系列圓振動篩

篩分系統是礦山破碎系統中的重要環節，在初級篩分以及成品骨料篩分過程中發揮著重要作用。MA/MK系列圓振動篩代表了當今最先進的篩分技術和制造工藝水平，兼具工藝實力和顏值魅力，采用創新性的模塊化設計，配合有限元動態分析框架結構，結合高振動強度，充分保證了設備在篩分作業時的安全、高效、節能、可持續。

MA/MK振動篩性能優勢：

1）高強度框架

機身高強度框架結構，確保整機可持續長時段安全運行；

2）精確配重

精準調校后的雙偏心軸，搭配精確配重激振塊，轉速合理、篩分穩定，篩分效率高于傳統圓振動篩15%；

3）結構合理

機體結構合理簡化的同時，提高設備的制造工藝水平和裝配精度，維修保養簡單方便，整機運行效益明顯；

4）雙層錳鋼加厚

側護板采用雙層錳鋼加厚，承重橫梁經高溫回火處理強度得到極大提升，機身高效拋丸處理，經久耐用，避免開裂、變形。

4、洗砂設備

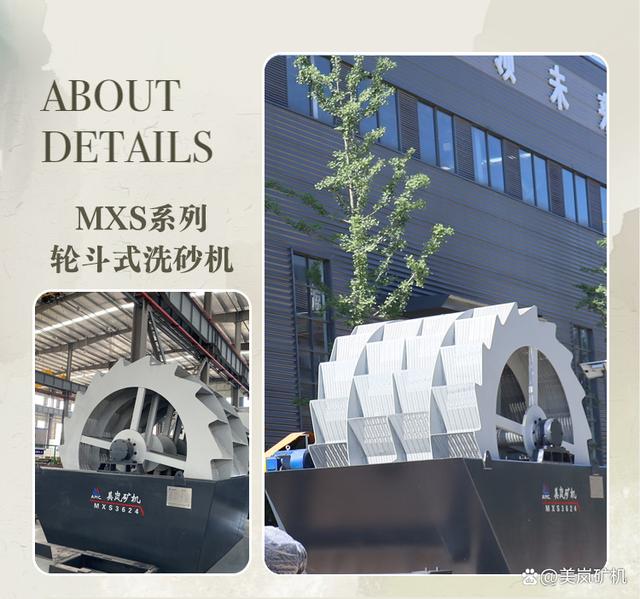

01、MXS系列輪斗式洗砂機

MXS系列輪斗式洗砂機，又叫洗石機，采用國外先進技術，集合國內洗沙行業的實際情況研發的，用于砂料水洗分級，經由洗砂機清洗處理后的砂料，沙質純凈，級配分明，品味更好，可以賣出更高的價格；具有結構簡單，性能穩定，洗沙過程中物料流失少，可滿足高等級用料要求。

MXS系列輪斗式洗砂機性能優勢：

1）易損件少，故障率低

該洗砂機結構簡單，除了篩網外幾乎沒有易損件，葉輪傳動軸承裝置與水和受水物料隔離，避免了軸承因浸水、砂和污染物導致故障停機；

2）砂粉流失少

細砂和石粉流失極少，經由洗砂機清洗分級的砂料，干凈無異物，粒級分明，所洗建筑砂級配和細度模數可以達到國家《建筑用砂》《建筑用卵石、碎石》要求；

3）處理能力大，作業成本低

洗砂機有單輪、雙輪、三輪結構，產能范圍70-220T/H，特殊的轉子設計、有效控制的旁路給料系統，二者結合恰到好處，大大提高了生產能力和產品質量，降低了生產成本和磨損件的消耗，減少了設備維護保養的工作量。

4）結構合理、工作能力強

全封鎖油浴式傳動裝置、可調式溢流堰板，確保了該洗砂機高產、耐用，清洗、脫水效果好，細粒產品保持不亂等特點。
